Системы с естественной циркуляцией теплоносителя
Сантехника / Отопление и водоснабжение загородного дома / Водяное отопление / Системы с естественной циркуляцией теплоносителя
Страница 1

В такого рода системах движение теплоносителя возникает под действием гравитационной силы, возникающей за счет разности плотности теплоносителя в подающих и обратных трубах. Поскольку плотность горячей воды меньше, она значительно легче холодной. Разность плотности охлажденной и горячей воды создает в отопительной системе гидростатический напор, дающий теплоносителю возможность перемещаться от источника нагревания к радиаторам (или трубам) и обратно. То есть происходит вытеснение горячей воды холодной. Вода нагревается в котле, становится более легкой и вследствие этого поднимается по подающему трубопроводу (главному стояку) вверх. Оттуда она поступает в разводящие подающие стояки и попадает в отопительные приборы. По мере продвижения по трубам вода остывает, становится тяжелее. После этого охлажденная вода от отопительных приборов движется в обратном направлении, т. е. спускается вниз по обратным стоякам и общей обратной магистрали, попадает в отопительный котел, откуда вытесняет легкую нагретую воду. Поскольку разность нагретой и охлажденной воды постоянно существует, то отопительная система функционирует беспрерывно.

В системе с естественной циркуляцией так же, как в системе с принудительной циркуляцией, имеется циркуляционный напор. Его величина зависит от двух факторов:

- разности температур нагретой и охлажденной воды. Как правило, температура горячей воды в системе равна 95° С, охлажденной - 70° С. Для защиты подающей магистрали и недопущения падения температуры воды, а значит, и уменьшения гидростатического давления в системе главный стояк закрывают теплоизоляционным материалом. Обратные магистрали монтируют без утеплителя, т. к. только в этом случае вода будет охлаждаться до нужной температуры и создавать циркуляционный напор;

- от места нахождения отопительных приборов по отношению к теплогенератору (источнику нагрева). Известно, что чем выше расположен отопительный прибор над котлом, тем больше будет значение циркуляционного давления. Значит, циркуляционное давление отопительных приборов, находящихся на втором этаже, будет значительно выше, чем то же значение приборов первого этажа. Отопительные приборы, расположенные на одном уровне с теплогенератором или стоящие ниже его, нагреваются слабо и воздух в помещениях прогревают плохо. Оптимальное расстояние между центрами теплогенератора и отопительного прибора должно равняться 3 м.

Отопительные системы с естественной циркуляцией теплоносителя подразделяются на системы с верхней и нижней разводкой (рис. 1). Рис. 1. Система с естественной циркуляцией теплоносителя: а - верхняя разводка;

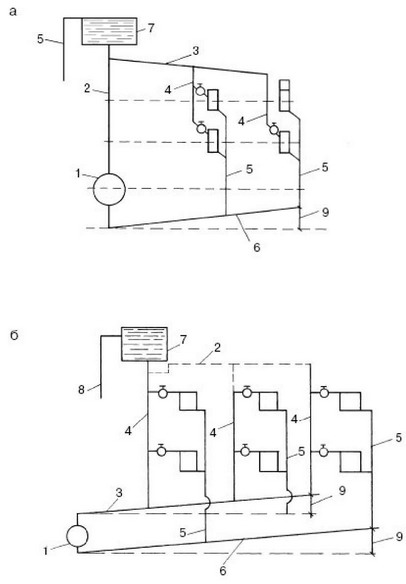

Рис. 1. Система с естественной циркуляцией теплоносителя: а - верхняя разводка; б - нижняя разводка; 1 - котел; 2 - воздушная линия (главный стояк); 3 - разводящая линия; 4 - горячие стояки; 5 - обратные стояки; 6 - обратная линия; 7 - расширительный бак; 8 - сигнальная линия; 9 - уклон

Действуют обе эти системы аналогично. Различаются они только расположением подающей магистрали. Система с естественной циркуляцией имеет следующие достоинства:

- равномерное распределение нагретого воздуха в жилых помещениях, что дает дополнительный комфорт. Высокие показатели комфортности зависят от саморегуляции системы отопления, т. е. от изменения температуры и плотности воды;

- простота устройства и обслуживания;

- отсутствие вибрации и шума, потому что нет циркуляционного насоса;

- долгий срок службы системы отопления.
