Комбинированные котлы

Комбинированные котлы, как правило, работают на принципе использования нескольких источников тепла. Обычно применяются газ и дизельное топливо. В табл. 21 даны технические характеристики некоторых моделей комбинированных котлов. Естественно, что цена такого рода водогрейных котлов значительно выше однотопливных. Несмотря на то что КПД работы комбинированных агрегатов ниже на 15—20%, чем у однотопливных, они более надежны и долговечны. При возникновении перебоев в подаче газа можно легко перевести котел на другой вид топлива, что, конечно, также является одним из положительных качеств.

Но у такого рода аппаратов существуют и недостатки. Одним из них можно считать наличие топливного насоса, вентилятора и тех элементов, которые работают от электросети. При сбоях в энергосистеме все это оборудование отключится, и котел перестанет работать. Если электроэнергии не будет слишком долго, вода в отопительной системе может замерзнуть и разорвать трубы.

Для того чтобы снизить количество конденсата внутри комбинированных котлов, их изготавливают из чугуна. За рубежом даже разработана модель агрегата биметаллического типа, т. е. комбинированные котлы имеют двойные стенки: из чугуна и стали. Внутренняя поверхность, которая соприкасается с топочными газами, изготовлена из чугуна, а поверхность, соприкасающаяся с водой, - из стали. Еще одним плюсом такой конструкции является ее меньший вес.

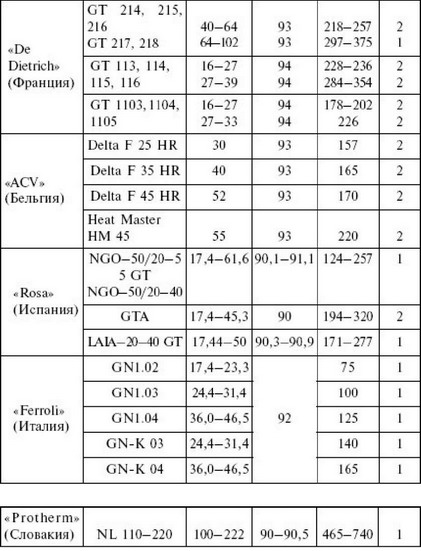

Таблица 21

Комбинированные котлы, работающие на газовом и жидком топливе Комбинированные котлы бывают двух типов:Комбинированные котлы бывают двух типов:

Комбинированные котлы бывают двух типов:

• с двумя горелками: одна для газа, другая для жидкого топлива;

• с одной комбинированной горелкой для обоих видов топлива.

В первом случае при необходимости можно легко снять одну горелку, а на ее место установить другую, которая вставляется в специально оборудованное место на дверце или в передней части котла (горелку крепят с помощью винтов на глубине топочной камеры). После этого с помощью накидной гайки подсоединяется газовая или жидкотопливная линия.

Газовая горелка, применяемая в комбинированных аппаратах, имеет вентиляторный наддув. Это дает ей возможность не зависеть от давления газа в магистрали. В этом случае котел может работать даже тогда, когда давление газа в магистрали значительно снижено.

Если агрегат имеет одну комбинированную горелку, то подводящие топливные линии (газ и жидкое топливо) подходят к ней с двух сторон. При необходимости горелка подключается к нужной линии. Конструктивная особенность комбинированных горелок состоит в том, что они имеют одинаково круглое пламя независимо от вида топлива. Обычно такие горелки оснащены воздушным клапаном на сервоприводе, что позволяет значительно экономить тепло и дает возможность топливу сгорать полностью. Данный клапан не дает камере сгорания остывать в период, когда котел не работает, а при вторичном розжиге аппарата плавно переводит оборудование в рабочее состояние. Есть или нет в горелке воздушный клапан, можно увидеть в маркировке. В табл. 22 даны некоторые модели газовых горелок для комбинированных котлов, а в табл. 23 - модели жидкотопливных горелок.

Таблица 22

Горелки для газового топлива Таблица 23Таблица 23

Таблица 23

Горелки для жидкого топлива Поскольку цена котла с комбинированной горелкой значительно выше, чем у котлаПоскольку цена котла с комбинированной горелкой значительно выше, чем у котла

Поскольку цена котла с комбинированной горелкой значительно выше, чем у котла с одним видом топлива, но со сменной горелкой, то в России их пока немного.
