Котлы «Buderis» и «VaiUant»
Страница 1

Фирма «Buderis» специализируется на производстве отопительного оборудования, являясь лидером по изготовлению чугунных водогрейных котлов со встроенными атмосферными и дутьевыми горелками.

Вышеназванная компания выпускает газовые котлы «Logano GE—315», «Logano GE—515» (рис. 23), «Logano GE—615». Их топочная камера изготовлена из специального антикоррозийного серого чугуна G 180 М, разработанного этой фирмой. Помимо этого, в котлах данного типа применена новая технология «Thermo-stream», поддерживающая температуру внутри котла на стабильном уровне, что, в свою очередь, не дает конденсату осаживаться на стенках теплообменника. Рис. 23. Газовый котел «Logano GE-515»: 1 - подающая линия котла; 2 -отверстия

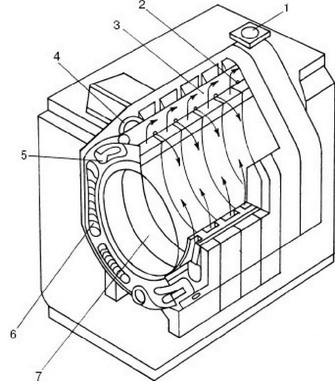

Рис. 23. Газовый котел «Logano GE-515»: 1 - подающая линия котла; 2 -отверстия выхода воды; 3 - обратная линия котла; 4 - верхняя обечайка; 5 -второй ход продуктов сгорания; 6 - третий ход продуктов сгорания; 7 - топка (первый ход продуктов сгорания)

Остывшая вода из обратного трубопровода постоянно перемешивается с нагретой водой, что поднимает температуру поверхности, контактирующей с отопительными газами. Благодаря применению данной технологии КПД котла увеличивается до 95%. Используемый экономичный низкотемпературный режим отопления почти не дает потерь тепла, снижая расход электроэнергии. Движение дымовых газов идет по трехходовому принципу, значительно уменьшая вредные выбросы в атмосферу. Рис. 24. Водяной контур чугунной секции котла «Logano GE-434»: 1 - трубки подачи

Рис. 24. Водяной контур чугунной секции котла «Logano GE-434»: 1 - трубки подачи холодной воды; 2 - потоки теплой воды

Также эта фирма выпускает чугунный котел «Logano GE—434» (рис. 24), который представляет собой двухблочный агрегат с двумя независимыми атмосферными горелками. Рис. 25. Котел «Logano GE-215»: 1 - поступление холодной воды из обратной линии;

Рис. 25. Котел «Logano GE-215»: 1 - поступление холодной воды из обратной линии; 2 - подающая линия; 3 - обратная линия; 4 - третий ход продуктов сгорания; 5 - второй ход продуктов сгорания; 6 - топка: первый ход продуктов сгорания

Блоки смонтированы в общем корпусе, поэтому одновременная их работа соответствует работе двух отопительных котлов. Данные блоки контактируют друг с другом задними стенками, а между собой соединены трубами, на которых имеется по два кольцевых дроссельных клапана. Каждый блок оснащен одной газовой горелкой со своей аппаратурой. Из-за применения вышеназванной технологии «Thermostream» отпадает необходимость поддерживать постоянное значение температуры обратной воды. Рис. 26. Котел «Logano SE»: 1 - пульт управления; 2 - дверь котла; 3 -направляющий

Рис. 26. Котел «Logano SE»: 1 - пульт управления; 2 - дверь котла; 3 -направляющий элемент водяного контура; 4 - рама котла; 5 - теплоизоляция; 6 -подающая линия котла; 7 - штуцер предохранительного клапана; 8 - обратная линия котла; 9 - композитные отопительные поверхности; 10 - сборник дымовых газов; 11 - ревизионное отверстие; 12 - камера сгорания; 13 - спуск воды из котла; 14 - горелка; 15 - пламя горелки
