Теплопроводы

Теплопровод представляет собой все трубы, которые используются для подачи нагретого теплоносителя в отопительные приборы, а также для вывода охлажденного теплоносителя из них. Теплопроводы имеют в своем составе:

• магистрали;

• стояки;

• горизонтальные ветви;

• ПОДВОДКИ.

Теперь немного подробнее о каждой группе трубопроводов.

Магистраль - это труба, которая соединяет между собой водогрейный котел и стояк. Магистраль располагается в зависимости от конфигурации отопительной системы (рис. 44). Помимо этого, следует учитывать тип, назначение и ширину здания.

Горизонтальные отопительные системы могут иметь верхнюю и нижнюю разводку. В первом случае подающая магистраль располагается выше отопительных приборов, во втором - ниже. Рис. 44. Теплопроводы горизонтальных (а, б) и вертикальных (в, г, д) систем водяного

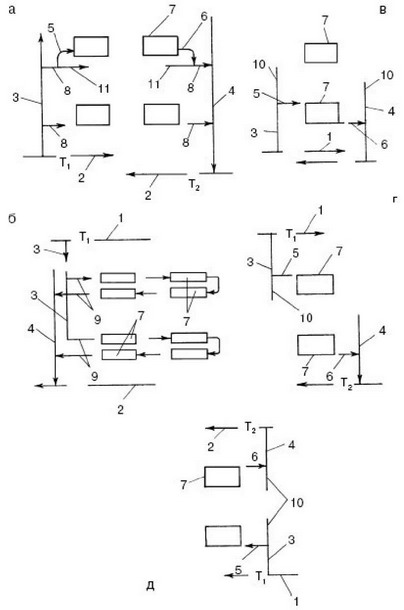

Рис. 44. Теплопроводы горизонтальных (а, б) и вертикальных (в, г, д) систем водяного отопления: 1, 2 - подающие (Т1) и обратные (Т2) магистрали; 3, 4 -подающие и обратные стояки; 5, 6 - подающие и обратные подводки; 7 -отопительные приборы; 8 - однотрубные ветви; 9 - бифилярные ветви; 10 - стояк; 11 - ветви

В вертикальной системе отопления с «опрокинутой» циркуляцией теплоносителя подающая магистраль располагается ниже, а обратная - выше отопительных приборов.

В отопительных системах с естественной циркуляцией нижние магистрали обязательно имеют уклон в сторону водогрейного котла. Это делается для того, чтобы из верхней части отопительной системы отводились скопления воздуха, а также для слива воды из труб. Оптимальный уровень уклона нижних магистралей составляет 5 мм на 1 м длины трубы.

Подводки представляют собой соединительные трубы между отопительными приборами и стояком или горизонтально расположенной ветвью. Подводки бывают прямые и с так называемой уткой, или отступом. Отступ делается в зависимости от расположения подводки по отношению к отопительному прибору. Чаще всего подводки делают прямыми, чтобы облегчить выполнение монтажа, а также снизить гидравлическое сопротивление в системе отопления. Как правило, подающая и обратная подводки выполняются горизонтально или с небольшим уклоном.

Стояк - это труба, которая соединяет между собой магистраль и подводки. Его положение зависит от того, как расположена магистраль и подводки по отношению к отопительным приборам.
