Монтаж стояков

Эту операцию выполняют в соответствии со следующими требованиями (рис. 59):

- стояки монтируют строго по отвесу;

- длину и диаметр стояков в целях уменьшения расхода металла сокращают;

- стояки целесообразно устанавливать в углах, образуемых наружными стенами;

- необходимо предусматривать отдельное расположение стояков для отоплениялестничных клеток;

- скрытые стояки располагают в бороздах наружных стен, при этом не допускается примыкание стояков вплотную к поверхности строительных конструкций;

- на пересечении стояков и подводок скобы устанавливают на стояках, а не на подводках, с направлением изгиба в сторону помещения;

- в местах прохода стояков через перекрытия их вставляют в гильзы из кровельной жести или в обрезки труб большого диаметра. При этом края гильз, закрепленных в перекрытиях, должны выступать над уровнем пола (потолка) на 20—30 мм, что позволит предотвратить порчу штукатурки при удлинении и движении стояков во время нагревания;

- в местах прохода стояков через деревянные конструкции необходимо предусмотреть изоляцию;

- распределительные поэтажные и промежуточные трубы между стояками и подводками монтируют под отопительными приборами у пола на таком же расстоянии от поверхности пола, как и стояки (без уклона).

Однотрубные стояки с односторонними подводками по отношению к откосам оконных проемов должны находиться на расстоянии 16 см. В двухтрубных системах подающий стояк располагается с правой стороны, а обратный - с левой, если смотреть на стену. Рис. 59. Монтаж стояков: а - с приоконными стояками и радиаторами; б - с замоноличенными

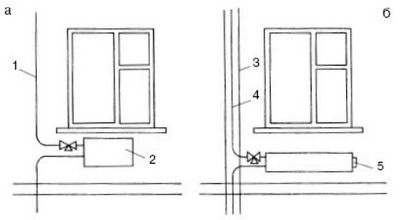

Рис. 59. Монтаж стояков: а - с приоконными стояками и радиаторами; б - с замоноличенными стояками и конвекторами; 1 - стояк приоконный; 2 - радиатор; 3 - внутренняя стена; 4 - замоноличенный стояк; 5 - конвектор

К стене стояки крепятся с помощью хомутов на высоте 1,5—1,8 м от пола. На каждый этаж должна приходиться одна точка крепления.
