Монтаж системы водяного отопления
Страница 3

В конце обратки, перед тем как соединить трубу с котлом (то есть в самом низком месте системы), необходимо врезать патрубок с краном для вывода воды в канализацию. Это будет нужно для того, чтобы спускать воду из системы (например, в случае ремонта).

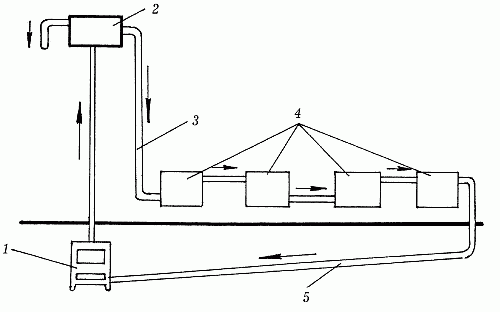

Рис. 51. Однотрубная отопительная система с нижней разводкой; 1 – котел; 2 –

Рис. 51. Однотрубная отопительная система с нижней разводкой; 1 – котел; 2 – расширительный бачок; 3 – разводящая магистраль; 4 – радиаторы; 5 – обратка

Следует помнить и еще об одном немаловажном моменте: уточняя длину стояка, важно учесть высоту виброизоляции, той самой подушки, на которую устанавливают оборудование для предотвращения шумов. Ее, как и прочие детали, нужно приготовить заранее.

Как правило, прокладывать трубы приходится и горизонтально (под полом или на чердаке), и вертикально (в стенах), особенно это актуально для многоэтажных домов. Сборку же водопровода нужно вести последовательно, от одного помещения к другому.

Страницы: 1 2 3
