Дворовая канализация и туалеты
Страница 3

Коллектор – это участок канализационной сети, который принимает сточные воды из одного или нескольких уличных трубопроводов.

Трубопровод, предназначенный для отведения очищенных сточных вод в водоем, называется выпуском.

Как правило, канализационную сеть рассчитывают на частичное наполнение труб. Самотечный режим течения с частичным наполнением сечения трубопроводов дает возможность:

– создать небольшой резерв в сечении труб для пропуска расхода, превышающего расчетный;

– создать лучшие условия для транспортировки взвешенных загрязнений;

– обеспечить вентиляцию сети для удаления выделяющихся из сточной воды вредных и опасных газов.

Температура бытовых сточных вод на выходе из жилого здания составляет не меньше 7 °С даже в самое холодное время года. Этот фактор позволяет прокладывать канализационные трубы на глубине меньшей, чем глубина промерзания грунта.

Глубину закладки канализационных труб нужно брать с таким расчетом, чтобы исключить возможность разрушения труб проезжающим автотранспортом. К примеру, керамические трубы, получившие в последнее время наибольшее распространение, могут повреждаться на глубине меньше 70 см. Если нет возможности заглубить канализационную сеть, то следует применять трубы из более прочного материала (например, железобетона).

Максимальная глубина закладки трубопровода зависит от того, каким способом производят работы (открытым или закрытым), а также от грунтовых условий. При открытом способе глубина траншеи в сухом грунте должна составлять 7–8 м, во влажном грунте – 5–6 м. При использовании закрытого способа прокладки (щитовая проходка) глубина заложения практически не ограничена. Тем не менее стоимость строительства трубопроводов за-крытым способом даже с применением современных технологий еще довольно значительна.

В связи с этим глубину заложения канализационных труб следует ограничивать. При разработке плана укладки канализационных труб необходимо увязать расположение трубопроводов с расположением всевозможных подземных коммуникаций.

Несколько слов необходимо сказать о формах труб, используемых при устройстве канализационной сети. Обычно применяют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапециевидной форм (рис. 59).

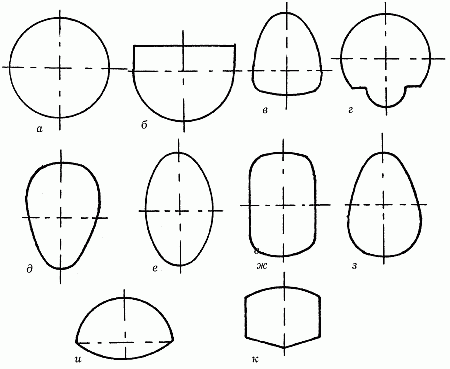

Рис. 59. Поперечное сечение труб: а – круглое; б – полукруглое; в – полуэллиптическое;

Рис. 59. Поперечное сечение труб: а – круглое; б – полукруглое; в – полуэллиптическое; г – банкетное; д – яйцевидное; е – эллиптическое; ж – полукруглое с прямыми вставками; з – яйцевидное перевернутое; и – лотковое; к – пятиугольное

Наиболее распространенными считаются трубы с круглой формой поперечного сечения. Это связано с тем, что они имеют наименьшие затраты при изготовлении, обладают хорошими гидравлическими характеристиками, а также рядом прекрасных технических и эксплуатационных качеств (например, сопротивление внешним нагрузкам, удобство и технологичность при укладке).

Помимо этого, трубы круглого сечения довольно легко очищаются от образовавшегося осадка гидравличе-ским способом с использованием шаров и цилиндров.

По мере того как увеличивается диаметр трубы круглого сечения, давление грунта и временной внешней нагрузки значительно возрастает. Для того чтобы снизить давление в стенках труб, своду прид
