Отопительные системы с принудительной циркуляцией теплоносителя
Сантехника / Отопление и водоснабжение загородного дома / Водяное отопление / Отопительные системы с принудительной циркуляцией теплоносителя

В системах такого типа движение теплоносителя по трубопроводам происходит за счет работы циркуляционного насоса, который обеспечивает бесперебойную работу в отопительной системе и подключается к обратной магистрали. Это продляет срок службы всех узлов, контактирующих с горячей водой. Также к обратной магистрали подключают и расширительный бак (о нем будет подробно рассказано в соответствующей главе).

Отопительные системы с принудительной циркуляцией используют в многоэтажных коттеджах, т. к. наличие насоса позволяет намного увеличивать длину трубопроводов, а также применять новые монтажные схемы отопительной системы (рис. 2).

Но использовать отопительные системы с принудительной циркуляцией теплоносителя можно только в тех случаях, когда имеется возможность бесперебойной подачи электроэнергии, потому что циркуляционные насосы работают от сети.

К достоинствам отопительной системы с принудительной циркуляцией можно отнести:

- большую теплоотдачу;

- незначительные потери теплоносителя на испарение;

- возможность использовать трубы небольшого диаметра. Это значительно сокращает расход материалов и время на монтаж системы; Рис. 2. Водяное отопление с принудительной циркуляцией: а - нижняя разводка:

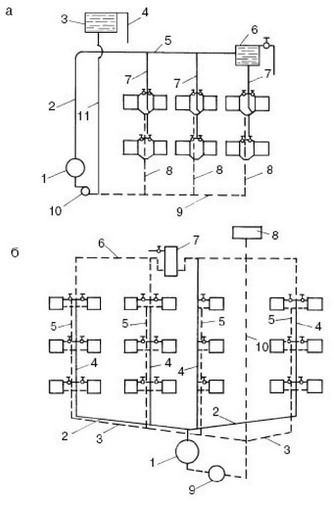

Рис. 2. Водяное отопление с принудительной циркуляцией: а - нижняя разводка: 1 - котел; 2 - главный стояк; 3 - расширительный бак; 4 - сигнальная линия; 5 -подающая линия; 6 - воздухосборник; 7 - подающие стояки; 8 - обратные стояки; 9 - обратная линия; 10 - насос; 11 - расширительная труба; б - верхняя разводка:

1 - котел; 2 - подающая линия; 3 - обратная линия; 4 - подающие стояки; 5 -обратные стояки; 6 - воздушная линия; 7 - воздухосборник; 8 - расширительный бак; 9 - насос; 10 - расширительная труба

- небольшой разрыв в температуре нагретого и охлажденного теплоносителя, что намного увеличивает срок службы водогрейного котла;

- наличие регулировки мощности всей системы отопления и температуры воздуха в помещениях.

В общем и целом отопительная система с принудительной циркуляцией теплоносителя намного удобнее в эксплуатации и обслуживании.
