Монтаж отечественных чугунных радиаторов
Страница 1

Поскольку отечественные чугунные радиаторы значительно отличаются от импортных, они требуют обязательной протяжки межсекционных соединений и дополнительной покраски перед установкой. С этого и начинается установка чугунного радиатора.

Монтаж чугунных радиаторов состоит из нескольких этапов:

1. Группирование секций (рис. 55, 56). Сначала чугунные радиаторы разбирают на секции. Делается это следующим образом. Радиатор закрепляют на верстаке и в открытые ниппельные отверстия вставляют два радиаторных ключа. С одной стороны радиаторного ключа выполнено ушко для ручки, с другой - плоская отвертка, ширина которой чуть меньше ниппельного отверстия. Оба ключа вставляют на соответствующую глубину в верхнее и нижнее ниппельные отверстия.Чтобы не было перекоса секций, ниппели следует развернуть одновременно, поэтому делать это нужно вдвоем.

С разных сторон радиатора у ниппелей выполнена разная резьба. Это влияет на вращение радиаторного ключа. Если отсоединение секций выполняется с той стороны, где ниппель с левой резьбой, то ключ вращается вправо; если разборка ведется со стороны правой резьбы, то ключ вращается влево. Рис. 55. Группирование секций радиаторов: а - захват ниппелями резьбы секций

Рис. 55. Группирование секций радиаторов: а - захват ниппелями резьбы секций на 2-3 нитки резьбы; б - доворачивание ниппелей и стыковка секций; в -подсоединение третьей секции; г - группировка двух радиаторов; 1 - секция; 2 -ниппель; 3 - прокладка; 4 - короткий радиаторный ключ; 5 - ломик; 6 - длинный радиаторный ключ Рис. 56. Ниппель и пробки: А - проходная стальная пробка с самой крупной внутренней

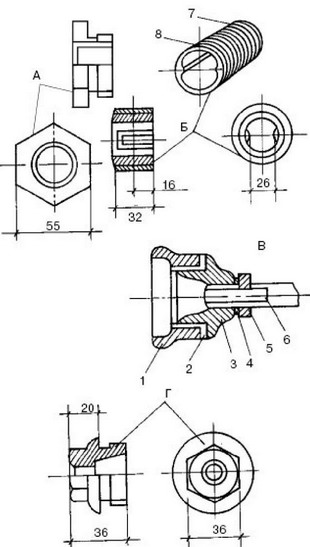

Рис. 56. Ниппель и пробки: А - проходная стальная пробка с самой крупной внутренней резьбой G1.B; Б - ниппель; В - подводка к радиатору; г - проходная чугунная пробка с минимальной резьбой G1/2.B, применяемой в радиаторах; 1 -секция; 2 - прокладка; 3 - проходная пробка; 4 - уплотнение; 5 - контргайка; 6 -труба подводки с удлиненной резьбой; 7 - левая резьба; 8 - правая резьба Рис.57. Монтаж чугунных радиаторов: а - у деревянной стены: 1 - планка; 2 -подставка;

Рис.57. Монтаж чугунных радиаторов: а - у деревянной стены: 1 - планка; 2 -подставка; б - у кирпичной оштукатуренной стены: 1 - подоконник; 2 - ниша; 3 -кронштейн; в - у стены облегченной конструкции: 1 - кронштейн с цельной опорой

Обычно радиаторы монтируются под окнами. При этом необходимо соблюдать некоторые правила:

• ребра радиатора должны быть вертикальными;

• отклонение центра отопительного прибора от центра оконного проема не должно превышать 2 см;

• расстояние от верхней горизонтальной плоскости радиатора до подоконной доски должно быть не менее 5 см;

• расстояние от отопительного прибора до пола должно составлять не менее 6 см;

• расстояние между отопительным прибором и стеной определяется в зависимости от толщины и материала стен, а также от способа установки радиатора.

Все отопительные приборы в одном помещении должны располагаться на одном уровне.

Прежде чем навешивать радиаторы, необходимо выполнить разметку отверстий под кронштейны. Для этих целей вырезают из тонкой фанеры специальный шаблон. Его размеры должны немного превышать размеры устанавливаемого отопительного прибора. После этого в шаблоне, в местах крепления кронштейнов, на одной горизонтальной линии в верхнем и нижнем рядах условных секций выполняют отверстия. Количество кронштейнов на один отопительный прибор рассчитывают, исходя из того, что на каждый 1 м2 нагревательной поверхности радиатора должен приходиться 1 кронштейн.

Затем шаблон прикладывают к стене, намечают отверстия для кронштейнов и шлямбуром пробивают их. После этого отверстия высверливают, убрав шаблон. Рис. 58. Шаблон проверки правильности установки кронштейнов: 1 - доска; 2 -полуцилиндр;

Рис. 58. Шаблон проверки правильности установки кронштейнов: 1 - доска; 2 -полуцилиндр; 3 - кронштейн; 4 - гвоздь

Кронштейны должны входить в отверстия на глубину не менее 12 см. Вставив в гнезда кронштейны, следует заделать их цементом.

Чтобы фиксация кронштейнов была прочной, нужно сделать еще один шаблон (рис.58). Он выполняется из куска доски и отрезка стальной арматуры. Шаблон вставляют в месте выхода кронштейнов из цементного раствора до его отвердевания. После этого шаблон снимают.

Приме
