Чугунные котлы для каменного угля
Страница 1

Водогрейные котлы, работающие на каменном угле, изготавливаются из чугуна и имеют наружную обшивку, выполненную из листовой стали. Такие котлы обычно имеют несколько секций, между которыми выполнены прокладки из листового асбеста. Поскольку дымовые газы, отходящие от котла в процессе работы, имеют довольно высокую температуру (250—400° С), то КПД работы котла резко снижается. Для уменьшения температуры отходящих газов и повышения эффективности работы твердотопливные котлы присоединяют к дымовой трубе через отопительный щиток. Если во время растопки котла тяга будет плохой, следует открыть заслонку прямого газохода, направив газы в дымовую трубу. После установления хорошей тяги заслонку закрывают, в результате дымовые газы идут в отопительный щиток. Рис. 12. Секционный водогрейный котел КЧММ-2: а - продольный разрез; б -поперечный

Рис. 12. Секционный водогрейный котел КЧММ-2: а - продольный разрез; б -поперечный разрез

Среди самых распространенных чугунных твердотопливных котлов можно назвать следующие марки: КЧММ, КЧММ-2, КЧМ-1, КЧМ-2, КЧМ-3 и т.д. Все перечисленные котлы рассчитаны на давление 0,2—0,4 МПа, КПД - 75%. Поскольку такие котлы имеют довольно значительный вес, при их монтаже возникают некоторые трудности.

КЧММ-2 (рис. 12) представляет собой 2—4-секционный котел, оснащенный частично охлаждаемой колосниковой решеткой (охлаждаемые и неохлаждаемые элементы установлены в ней поочередно). В табл. 5 даны некоторые технические характеристики твердотопливного водогрейного котла КЧММ-2.

Таблица 5

Технические характеристики твердотопливного котла КЧММ-2 Рис. 13. Секционный водогрейный котел КЧМ-1: а - продольный разрез; б - вид спередиРис. 13. Секционный водогрейный котел КЧМ-1: а - продольный разрез; б - вид спереди

Рис. 13. Секционный водогрейный котел КЧМ-1: а - продольный разрез; б - вид спереди

КЧМ-1 (рис. 13) отличается от предыдущей марки только большим количеством чугунных секций.

КЧМ-2 (рис. 14) представляет собой котел, имеющий от 2 до 8 секций, топочное отверстие расположено в передней секции. Кроме этого, в нем имеется газоход с удлинителями потока дымовых газов. Удлинители состоят из вставок, выполненных из чугуна, имеют внутренние ребра и распорки с отверстиями для прохода газов. Технические характеристики котла даны в табл. 6. Рис. 14. Секционный водогрейный котел КЧМ-2: 1 —трансформатор; 2 - вход обратной

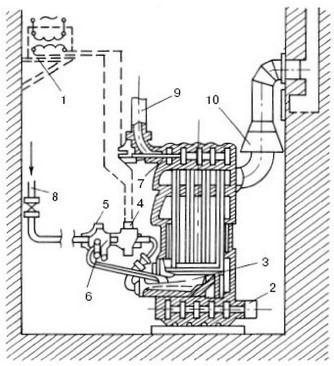

Рис. 14. Секционный водогрейный котел КЧМ-2: 1 —трансформатор; 2 - вход обратной воды; 3 - горелка; 4 - электромагнитный вентиль; 5 - соленоидный вентиль; 6 - подвод газа; 7 - ниппель; 8 - вход газа; 9 - вход горячей воды; 10 -тягопрерыватель

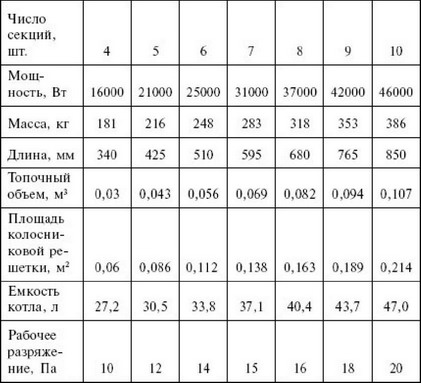

Таблица 6

Технические характеристики твердотопливного котла КЧМ-2 КЧМ-2М «Жарок-2» (рис. 15) - твердотопливный котел, оснащенный топкой длительного

КЧМ-2М «Жарок-2» (рис. 15) - твердотопливный котел, оснащенный топкой длительного сгорания топлива, которую при необходимости можно перевести на природный газ. В топочной камере имеются обводные растопочные каналы, через которые можно производить загрузку топлива в полном объеме за один раз, что увеличивает продолжительность работы котла без обслуживания и контроля. Поскольку в конструкции имеются дополнительные вертикальные ребра, это дает возможность образовать обводные растопочные каналы, которые не заполняются топливом. Кроме этого, данные ребра образуют замкнутое зольное пространство, способствующее повышению плотности газа в котле. Это позволяет регулировать подачу воздуха при растопке котла путем открытия крышки воздухосборника под нужным углом. Рис. 15. Водогрейный котел КЧМ-2М «Жарок-2»: 1 - пакет секций; 2 - решетка; 3

Страницы: 1 2
