Фонтаны
Страница 5

Чаще всего в качестве очистителя используют такие материалы, как специальные гранулы, крупнозернистый песок, пенопласт, гравий, прорезиненная рогожа и многое другое. После фильтрации вода снова поступает в водоем через выходную трубу, расположенную в нижней части корпуса. Фильтр биологической очистки устанавливают под прикрытием зеленых насаждений вне воды. Отличительной особенностью биологической очистки является непрерывная работа насоса, так как без движения воды живущие в ней организмы гибнут спустя несколько часов. Результаты очищения проявляются лишь спустя несколько недель после начала функционирования системы.

Фильтры могут быть нескольких видов, из которых наиболее распространены простой, внешний, помещаемый в пруд и ультрафиолетовый очистители.

Простой фильтр (рис. 102) представляет собой блок, изготовленный из пористого материала и устанавливаемый возле сетки погружного насоса.

Рис. 102. Простой фильтр: 1 – погружной насос; 2 – блок-очиститель

Рис. 102. Простой фильтр: 1 – погружной насос; 2 – блок-очиститель

При постоянной работе насоса он обеспечивает механическую и биологическую очистку воды. Такой фильтр приобретают для водоема небольших размеров. Он состоит из погружного насоса и блока-очистителя.

Внешний фильтр (рис. 103) представляет собой многослойный блок, присоединяемый к насосу трубой-входом с отверстиями, из которой вода просачивается через пористый или сетчатый фильтр, и таким образом происходит предварительная механическая очистка.

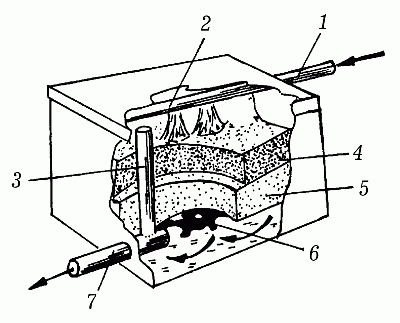

Рис. 103. Внешний фильтр: 1 – вход; 2 – труба с отверстиями; 3 – трубка для излишков

Рис. 103. Внешний фильтр: 1 – вход; 2 – труба с отверстиями; 3 – трубка для излишков воды; 4 – фильтр предварительной очистки; 5 – пористый материал; 6 – перфорированная основа; 7 – выход

Следующий очистительный слой изготовлен из пористого материала, а на дне блока расположена перфорированная основа. Излишки воды сбрасываются через специальную трубку. При постоянной работе насоса биологическая очистка производится во всех слоях фильтра, после чего очищенная вода по трубе-выходу снова попадает в водоем. При необходимости можно приобрести модель внешнего фильтра с большим количеством камер.

Фильтр, помещаемый в пруду, устанавливается на его дне (рис. 104) и представляет собой блок, вода в который поступает непосредственно из водоема, предварительно проходя через слои мелкого гравия или гранул, пористого материала (механическая очистка).

Рис. 104. Устройство механизма фильтра, помещаемого в пруд: 1 – гранулы или мелкий

Рис. 104. Устройство механизма фильтра, помещаемого в пруд: 1 – гранулы или мелкий гравий; 2 – внешний корпус; 3 – пористый материал; 4 – внутренний корпус с перфорацией; 5 – труба-выход

Изнутри дно фильтра выстлано перфорированной основой. При постоянной работе насоса производится биологическая очистка во всех слоях, после чего вода через трубу-выход поступает в водоем.

Ультрафиолетовый очиститель применяют в тех случаях, когда после использования фильтров других видов вода все равно остается зеленой, что означает присутствие в ней очень мелких водорослей, которые можно удалить лишь с помощью очистителя (рис. 105), работающего от электросети. Очиститель представляет собой водонепроницаемый блок, который присоединяется к фильтру трубой-входом. Через нее вода попадает в специальную камеру, где подвергается воздействию ультрафиолетового излучения, в результате которого клетки водорослей погибают. Затем очищенная таким образом вода поступает в насос по выходной трубе. Однако данная конструкция имеет один недостаток: в процессе очищения погибает большое количество полезных бактерий.

Рис. 105. Ультрафиолетовый очиститель: 1 – труба-вход; 2 – водонепроницаемый

Рис. 105. Ультрафиолетовый очиститель: 1 – труба-вход; 2 – водонепроницаемый корпус; 3 – камера для воды; 4 – источник излучения; 5 – труба-выход; 6 – электрический кабель
